Bộ Chuyển Dòng Từ TI Ra 4-20mA

TI là máy biến dòng điện hay còn có tên gọi khác là Current Transformer (CT). TI là thiết bị đo dòng điện gián tiếp đi qua tải hoặc dây động lực của tải. Nói một cách dễ hiểu thì TI, CT dùng để đổi dòng điện có trị số cao xuống dòng tiêu chuẩn là 1A hoặc 5A. Khi nhắc đến biến dòng thì các bạn sẽ nghe đến tỷ số biến dòng như 600/5A, 1200/1A. Tỷ số này có ý nghĩa là khi dòng 600A đi qua TI thì ngõ ra tương ứng là 5A. Hay khi dòng 1200A đi qua TI thì thứ cấp đo được dòng tối đa 1A.

Vậy tại sao phải chuyển dòng thứ cấp của biến dòng qua dạng 4-20mA ? Mục đích sử dụng TI là để giám sát và điều khiển, bảo vệ các thiết bị. Phổ biến là sử dụng PLC đề điều khiển ACB, MCCB… Nhưng module AI của PLC không đọc được dòng 5A, 1A. Đó là lý do phải sử dụng transducer để chuyển đổi sang 4-20mA. Trong bài viết này tôi sẽ giới thiệu cho các bạn một bộ transducer dòng từ TI ra 4-20mA của hãng LUMEL – Ba Lan với các tính năng như:

1. Hỗ trợ tất cả các TI, CT trên thị trường hiện nay

Bộ chuyển đổi P21Z 52100E0 của LUMEL đọc được tín hiệu của tất cả các loại biến dòng TI, CT trên thị trường. Mặc dù TI có nhiều hình dạng và kích thước khác nhau. Nhưng chúng đều có điểm chung là cho ra dòng thứ cấp là 1A AC hoặc 5A AC. Các bạn không cần quan tâm đến dòng sơ cấp, vì dòng sơ cấp sẽ có nhiều loại. Có những loại TI có dòng sơ cấp lên đến 2500A, 3600A…

Khi sử dụng transducer dòng thì các bạn cần chú ý đấu dây tín hiệu đúng là sẽ có tín hiệu 4-20mA. Có trường hợp biến dòng mắc sai nên sẽ không đo được dòng thứ cấp. Do đó người dùng nên đấu đúng chiều của biến dòng. Nếu dùng đồng hồ đo không có dòng thì phải đổi chiều của biến dòng.

2. Khả năng cách ly chống nhiễu tốt

Bởi vì tiếp xúc với các thiết bị công suất lớn hàng ngàn Ampe nên tín hiệu rất dễ bị nhiễu. Đó là lý do vì sao các bộ transducer giá rẻ của Trung Quốc cho tín hiệu 4-20mA không ổn định. Trong trường hợp này các bạn nên chọn loại transducer có hệ số cách ly chống nhiễu từ 3kV trở lên. Điển hình là transducer P21Z của LUMEL có hệ số lên đến 3.5kV. Do đó tín hiệu 4-20mA ngõ ra được đảm bảo ổn định và chính xác gần như tuyệt đối.

Bên cạnh khả năng cách ly tín hiệu tốt thì P21Z còn có khả năng chịu được quá tải lớn. Tại bất kỳ thời điểm nào nó đều chịu được dòng cao gấp 1.2 lần dòng In (120% dòng tải). Ngoài ra nó cũng có thể chịu được dòng lớn gấp 50 lần dòng In (500% dòng tải) trong vòng 1 giây. Điểm này thật sự ấn tượng đối với một bộ transducer dòng. Vì các thông số này chỉ xuất hiện trên các ACB, MCCB nhưng LUMEL đã thiết kế được bộ transducer P21Z.

3. Đấu dây cho bộ chuyển dòng từ TI ra 4-20mA đơn giản

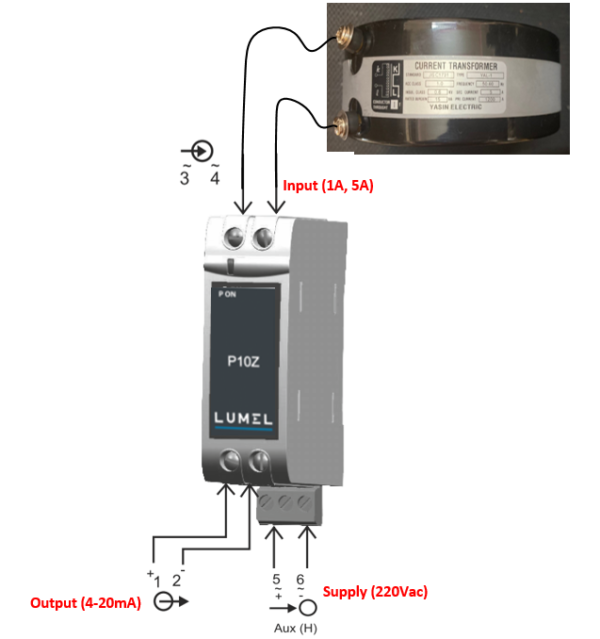

Để một thiết bị làm việc chính xác thì công đoạn đấu nối dây tín hiệu hết sức quan trọng. Bộ chuyển dòng từ TI ra 4-20mA mã P21Z của LUMEL cũng không ngoại lệ. Nhưng điểm đặc biệt của P21Z là thiết kế tối giản và hướng đến người dùng. LUMEL đã thiết kế thiết bị nhỏ gọn để dễ dàng gắn trên tủ điện. Các chân để đấu dây tín hiệu đạt chuẩn và chỉ có 6 chân. Trong đó sẽ có 2 chân cấp nguồn, 2 chân input lấy từ TI và 2 chân output 4-20mA.

Vì chỉ có 2 chân ngõ ra 4-20mA là điện một chiều DC nên mới phân biệt cực âm, dương. Còn lại nguồn và input đều là điện AC nên các bạn có thể đấu vào chân bất kỳ mà không sợ lộn cực. Như vậy cho dù bạn là kỹ sư mới ra trường đi nữa thì cũng có thể thực hiện chính xác.

4. Transducer P21Z có sai số thấp, thời gian đáp ứng nhanh

Mục đích sử dụng TI là để giám sát và điều khiển nhanh khi có sự cố quá dòng, quá áp, sụt áp… Nên yêu cầu TI phải có thời gian phản hồi nhanh. Transducer cũng vậy, sau khi đọc tín hiệu từ TI thì phải tính toán để cho ra tín hiệu output nhanh và chính xác. Đó là lý do mà tôi chọn bộ chuyển dòng từ TI ra 4-20mA P21Z 52100E0 của LUMEL. Vì thời gian đáp ứng của nó cực nhanh chưa tới 250ms. Do đó khi có sự cố ở đầu TI là PLC sẽ phát hiện được ngay và thực hiện thao tác xử lý phù hợp.

Độ chính xác của P21Z cũng thuộc hàng TOP hiện nay. Với sai số chỉ dừng lại ở 0.2%. Thường thì TI sẽ có cấp chính xác là class 0.2, 0.5, 1. Điều này có nghĩa là sai số 0.2% là tốt nhất ở thời điểm hiện tại. Vì vậy nếu sử dụng P10Z để chuyển đổi dòng từ biến dòng TI hay CT thì rất hợp lý.

5. Bộ chuyển đổi dòng 1A, 5A từ TI ra 4-20mA sử dụng nguồn 220Vac

Tôi vẫn không hiểu tại sao vẫn có các bộ transducer AC mà lại sử dụng nguồn 24Vdc. Vì các bạn hiểu rằng transducer dòng từ TI thì phải lắp đặt tại tủ điện chứa TI. Do đó việc lấy nguồn 220Vac dễ hơn rất nhiều so với nguồn 24Vdc. Nếu trong trường hợp mà bộ transducer của bạn dùng nguồn 24Vdc thì bắt buộc bạn phải mua thêm bộ nguồn 220Vac => 24Vdc. Như vậy sẽ tốn thêm chi phí cho bộ nguồn.

Đối với P21Z 52100E0 của LUMEL thì nó sử dụng nguồn cấp là 220Vac nên bạn có thể sử dụng được ngay. P21Z sử dụng nguồn từ 85-253Vac tại tần số 45-65Hz. Nên khi sử dụng P21Z thì bạn không phải mất thêm bất kỳ chi phí gì thêm.

6. Bộ chuyển đổi dòng sau TI ra 4-20mA được bảo hành 3 năm

Khi chọn một thiết bị đo lường, đóng cắt nào đó tôi thường quan tâm đến chế độ bảo hành. Cho dù giá trị của thiết bị đó có đắt hay rẻ thì tôi cũng muốn được bảo hành lâu dài. Đó là lý do mà vì sao tôi quyết định chọn P21Z 52100E0 cho hệ thống giám sát của mình. Thời gian bảo hành của LUMEL cho P10Z là 3 năm kể từ ngày mua hàng. Nếu có xuất hiện lỗi bất kỳ của thiết bị thì đều được đổi mới. Tôi rất hài lòng về chính sách này của LUMEL.

Nếu các bạn đang băn khoăn không biết nên chọn bộ chuyển đổi dòng từ TI ra 4-20mA nào thì tôi khuyên các bạn nên chọn P21Z. Chưa xét đến yếu tố giá bán nhưng khi thấy loại nào bảo hành dài hạn thì nên chọn. Vì thiết bị chất lượng thì nhà sản xuất mới dám bảo hành lâu dài.

7. Giá bộ transducer dòng từ TI ra 4-20mA cạnh tranh

Hiện nay trên thị trường có nhiều loại transducer dòng ra 4-20mA. Tuy nhiên giá của chúng tương đối đắt. Tôi không xét đến thiết bị Made in China vì chất lượng không tốt. Nếu so với các hãng xuất xứ EU thì LUMEL là hãng có giá bán thấp nhất. Bộ transducer P21Z của LUMEL có giá khoảng dưới 3 triệu đồng nhưng lại được bảo hành 3 năm. Với mức giá này thì tôi nghĩ các bạn có tìm hãng nào giá thấp hơn mà bảo hành tương đương thì chắc chắn không có.

Nếu so sánh về mặt chất lượng thì P21Z tương đương với các thiết bị ở phân khúc cao cấp như ABB, Schneider Electric, Phoenix Contact… Còn nếu so về giá với các hãng ở tầm trung như Seneca, Drago, Orbit Merret, QEED… thì P21Z vượt trội hơn hẳn về nhiều mặt. Từ những yếu tố trên mà các nhà máy đã và đang sử dụng rất nhiều P21Z cho hệ thống của họ.

8. Báo giá bộ chuyển đổi 0-1A, 0-5A ra 4-20mA mã P21Z 52100E0

Hãng LUMEL đã hình thành và có lịch sử phát triển hơn 65 năm. Do đó thiết bị của họ đã được phân phối trên toàn cầu. Mỗi quốc gia sẽ có nhà phân phối và nhiều đại lý phân phối. Do vậy các bạn muốn mua được giá tốt thì phải tìm được nhà phân phối này. Tại Việt Nam, Công ty TÍN VIỆT hiện là nhà phân phối cao nhất của LUMEL. Các bạn nếu quan tâm đến bo chuyen dong tu TI ra 4-20mA P21Z thì vui lòng liên hệ theo thông tin bên dưới:
