CT Dòng Analog 4-20mA

Current Transformer hay còn gọi là bộ biến dòng là một thiết bị được sử dụng rất phổ biến trong công nghiệp hiện nay. Chức năng của nó là biến đổi từ dòng điện lớn sang dòng điện nhỏ hơn để phục vụ mục đích giám sát, theo dõi hệ thống điện. Chúng ta thường hay bắt gặp các CT dòng như 100/5A, 600/5A hoặc 1000/5A, 1600/5A. Tuy nhiên với ngõ ra 5A, chúng ta chỉ có thể đưa về đồng hồ đo công suất điện để theo dõi tại tủ điện đó chứ không thể lấy tín hiệu đưa về biến tần, PLC được. Vì thế chúng ta bắt buộc phải sử dụng thêm một bộ Transducer để chuyển từ dòng 5A sang 4-20mA.

Tuy nhiên việc sử dụng thêm Transducer đồng nghĩa với phát sinh thêm chi phí. Do đó hiện nay có một loại CT dòng mới, có chức năng cho ra thẳng tín hiệu 4-20mA từ dòng AC ngõ vào. Khi đó chúng ta sẽ không cần sử dụng thêm Transducer hoặc bất kỳ thiết bị trung gian nào khác. Trong bài viết này tôi sẽ chia sẻ với các bạn các đặc điểm của bộ CT dòng analog 4-20ma này.

Biến dòng analog đáp ứng được nhiều dãy đo

Giống như bộ biến dòng thông thường, CT dòng analog cũng đáp ứng được nhiều dãy đo từ 25A đến 1000A. Một điều đặc biệt mà thiết bị này có nhưng các bộ biến dòng thông thường không có chính là nó đo được cả dòng điện một chiều (DC) lẫn dòng xoay chiều (AC). Tuy nhiên đối với dòng điện DC thì dãy đo sẽ bị giới hạn thấp hơn so với dòng AC. Chúng ta có thể dễ dàng tìm thấy các dãy đo sau trên thị trường:

• Dòng AC: 25A, 50A, 150A, 200A, 300A, 500A, 800A, 1000A
• Dòng DC: 25A, 50A, 150A, 300A, 600A

Do đó tùy vào mục đích sử dụng là dòng DC hay AC mà chúng ta sẽ chọn CT dòng cho phù hợp. Một điều lưu ý là nên chọn CT có dãy đo lớn hơn dòng điện đang sử dụng. Ví dụ dòng điện của bạn tối đa là 75A AC thì bạn nên chọn CT dòng có dãy đo 0-100A.

Tín hiệu ngõ ra của CT là dạng analog 4-20ma

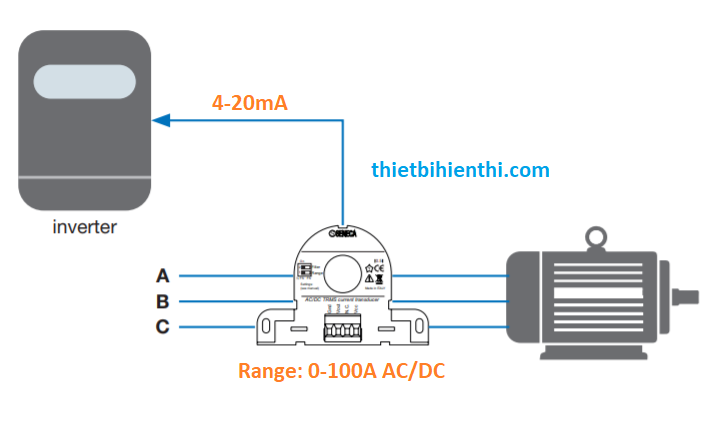

Tín hiệu dòng analog 4-20mA được sử dụng rất phổ biến trong công nghiệp hiện nay. Nó được xem là một tín hiệu chuẩn để các thiết bị giao tiếp với nhau. Do đó hầu hết các thiết bị điều khiển, cảm biến đều có ngõ ra 4-20mA này. Bộ biến dòng cũng không ngoại lệ. Tín hiệu ngõ ra 4-20mA từ biến dòng có thể được sử dụng để đưa về PLC hoặc biến tần để điều khiển bơm. Dãy đo của biến dòng sẽ tuyến tính với ngõ ra 4-20mA.

Giả sử CT dòng analog có dãy đo 0-100A, ngõ ra 4-20mA thì có ngõ ý nghĩa là tại 0A tương ứng với ngõ ra 4mA; còn tại 100A thì ngõ ra sẽ là 20mA. Khi hiểu được nguyên lý này thì nếu các bạn chủ động tính toán để cài đặt ngưỡng điều khiển phù hợp. Ví dụ dòng thực tế của tủ điện tối đa 75A, bạn sử dụng CT dòng analog 0-100A. Thì có nghĩa là 0A ~ 4mA, 75A ~16mA và trường hợp này ngõ ra bạn cần lấy từ 4-16mA thay vì 4-20mA như bình thường. Do đó khi cài đặt trên PLC; biến tần bạn phải lấy ngưỡng max là 16mA.

CT dòng analog 4-20mA cách ly chống nhiễu tốt

Đối với bộ biến dòng truyền thống, chúng ta không cần cấp nguồn cho nó vì nguyên lý hoạt động của nó dựa trên hiện tượng cảm ứng điện từ. Khi cho dòng điện chạy qua sẽ làm từ thông biến đổi và xuất hiện dòng điện cảm ứng. Do đó ngõ ra của nó sẽ là dòng 1A hoặc 5A. Còn đối với biến dòng analog có ngõ ra 4-20mA thì hoàn toàn khác. Chúng ta cần cấp nguồn 24Vdc để nui cho nó.

Các loại biến dòng analog ngõ ra 4-20mA trên thị trường hiện nay sử dụng nguồn loop. Có nghĩa là chỉ có 2 dây ngõ ra và đó cũng là dây cấp nguồn. Do đó tín hiệu dễ bị nhiễu. CT dòng T22CT của LUMEL sử dụng 2 dây nguồn và 2 dây tín hiệu riêng biệt. Đó là lý do biến dòng của hãng LUMEL hoạt động ổn định hơn các hãng khác. Như hình trên các bạn có thể thấy ảnh thực tế của nó.

Đường kính lỗ của biến dòng analog lớn

Khi chọn mua biến dòng thì ngoài yếu tố dãy đo, đường kính lỗ của biến dòng cũng rất quan trọng. Cần chọn loại có đường kính lỗ lớn hơn đường kính thanh cái, dây cáp điện. Theo tiêu chuẩn IEC 60439 quy định dòng điện và tiết diện dây dẫn thì đối với dòng điện 300A thì tiết diện dây cáp điện là 185mm2. Còn đối với dòng điện 800A thì tiết diện là 240mm2.

CT dòng analog 4-20ma có đường kính lỗ lên đến 33mm. Do đó nó sẽ phù hợp với hầu hết các loại cáp điện có dòng lên đến 800A. Một số trường hợp có dòng lớn hơn như 1000A hoặc 1600A thì bắt buộc phải sử dụng biến dòng hở kết hợp với transducer.

Bộ Current Transformer dễ lắp đặt và sử dụng

Một điều mà đa số chúng ta lo ngại rằng CT dòng analog ngõ ra 4-20mA lắp đặt có đơn giản hay không. Cách đấu dây tín hiệu như thế nào và dễ thực hiện không. Nó hoàn toàn giống như khi lắp đặt bộ biến dòng thông thường. Chúng ta chỉ cần xỏ dây cáp điện qua lỗ của biến dòng là xong. Dây tín hiệu ngõ ra cũng là 2 dây tương tự như biến dòng bình thường. Chỉ khác là chúng ta sẽ đấu thẳng về biến tần hoặc PLC.

Một điểm đặc biệt của biến dòng LUMEL là sử dụng nguồn độc lập 24Vdc và ngõ ra 4-20mA 2 dây. Chúng ta có thể gọi nó là CT dòng 4-20mA 4 wires. Ưu điểm này giúp CT dòng chống nhiễu tốt và dễ dàng đấu nối, sử dụng.

CT dòng có xuất xứ EU và đầy đủ CO CQ

Trên thị trường hiện nay có rất nhiều loại biến dòng. Từ những bộ biến dòng ngõ ra 1A, 5A cho đến biến dòng analog có ngõ ra 4-20mA. Đa số các loại giá rẻ trên thị trường đều là hàng China nên chất lượng kém; dễ hư hỏng sau vài tháng sử dụng. Do đó khi chọn CT dòng analog, chúng ta nên chọn các thiết bị có xuất xứ rõ ràng, nên chọn của các hãng EU để có chất lượng tốt nhất.

Bộ CT dòng analog ngõ ra 4-20mA của chúng tôi được nhập khẩu trực tiếp từ Ba Lan. Nên thiết bị có đầy đủ CO CQ cũng như giấy kiểm định trước khi xuất xưởng. Thiết bị có độ chính xác cực cao, thời gian đáp ứng nhanh và hoạt động ổn định hơn rất nhiều so với với các bộ của China.

Bộ biến dòng ngõ ra 4-20mA chi phí thấp, bảo hành lên đến 03 năm

Ngoài ưu điểm vượt trội về chất lượng thì biến dòng analog của chúng tôi còn có giá rất cạnh tranh. Nếu so sánh với các loại của China thì giá của chúng tôi không cao hơn nhiều nhưng đổi lại chất lượng vượt trội hơn rất nhiều.

Ngoài yếu tố giá thành, chúng tôi còn có chế độ bảo hành cực kỳ dài. Đây là điều mà rất nhiều khách hàng quan tâm. Vì thiết bị ngoài yếu tố chất lượng; chi phí thì còn phải được bảo hành chính hãng lâu dài. Khi mua biến dòng analog của chúng tôi; các bạn sẽ nhận được chế độ bảo hành chính hãng lên đến 03 năm. Trong thời gian bảo hành, nếu có lỗi từ nhà sản xuất thì sẽ được đổi mới.

Không thể thay thế hoàn toàn biến dòng truyền thống

Trên thực tế, không phải lúc nào chúng ta cũng cần đến CT dòng ngõ ra 4-20mA. Đa số các tủ điện hiện nay đều sử dụng bộ biến dòng ngõ ra 5A. Mục đích sử dụng biến dòng ngõ ra 5A là để đưa về đồng hồ đo điện năng để giám sát các thông số dòng; áp; công suất; năng lượng; pF; tần số… Chỉ có các ứng dụng liên quan đến việc giám sát công suất tải; dòng tải của động cơ thì mới cần đến CT dòng ngõ ra 4-20mA.

Do đó tùy vào mục đích sử dụng mà chúng ta chọn loại biến dòng phù hợp. Ngoài CT dòng 4-20mA thì chúng tôi cũng có cung cấp các loại biến dòng ngõ ra 5A, 1A với dãy đo lên đến 1600A, 2000A.

Liên hệ mua CT dòng 4-20mA giá rẻ hãng LUMEL – Ba Lan

Với nhiều ưu điểm vượt trội, bộ CT dòng ngõ ra 4-20mA được rất nhiều khách hàng sử dụng. Tuy nhiên một điều băn khoăn của khách hàng là làm sao để chọn P/N đúng theo yêu cầu của kỹ thuật. Đối với CT dòng T22CT của LUMEL thì đối với từng dòng (A) đầu vào sẽ có một mã P/N riêng. Để dễ hiểu hơn, tôi sẽ liệt kê một số P/N phổ biến như bên dưới:

T22CT 1TA75L000000 (50A ra 4-20mA)

T22CT 1TD75L000000 (200A ra 4-20mA)

T22CT 1TF75L000000 (300A ra 4-20mA)

T22CT 2TH75L000000 (500A ra 4-20mA)

T22CT 2TJ75L000000 (750A ra 4-20mA)

Tất cả khách hàng đều có phản hồi rất tích cực về thiết bị này. Tùy vào yêu cầu mà khách hàng có thể chọn theo P/N trên hoặc gửi yêu cầu để chúng tôi qua số Hotline hoặc nhắn tin Zalo số 0868.31.39.86 để được tư vấn và báo giá tốt nhất.
